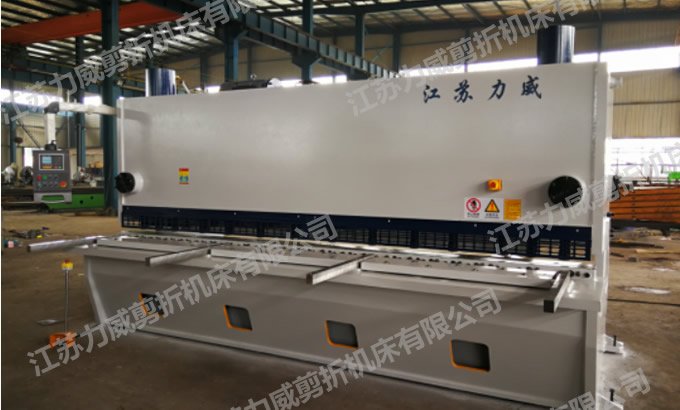

標準閘式剪板機
| 先進的機架設計 |
|
獨特的刀架結構 |
|
|
運用現代設計方法，經計算機優化設計。 整體焊接結構的機架具有良好的強度和剛度。 |
三點滾輪導軌結構，前預壓導軌（C）使刀架始終貼在上導軌 （B）和小導軌（A）上作無間隙往復動作，在剪切不同 板料時，刀片間隙可調，使剪切質量更好。 |
||
| 剪切角 |
|
刀片間隙 |
|
|
機床在剪切不同規格的板料時，通過調整剪切角的大小， 使得被剪切的材料扭曲量減小到最小的狀態。 |
合適的刀片間隙將會使您收到滿意的剪切效果。機床 配有快速刀片間隙調節機構，適應不同板厚及材質的 剪切需要，刀片間隙值用間隙表顯示。 |
||

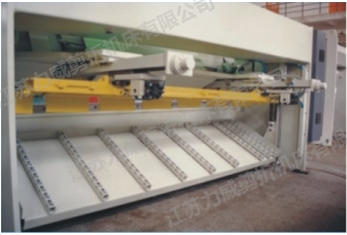

| 工作臺和托料裝置： |
 |
具有機動后檔料調節功能。后檔料采用電子顯示，其記數器具有設置和記憶功能。提供了前進，后退和微動三種調節功能。當用戶所剪板料尺寸超過后擋料的擋料范圍時，可為用戶提供后擋料抬起功能（選擇配置），讓超長板料不受限制。 |
 |
|
使用托料架，托料球讓板料移動更加自如。 |
|||
|
深喉口（選配） |
 |
后氣動拖料裝置（選配） |
 |
|
機床可加深喉口，以適應用戶橫向送料剪切超長板料時的需要。 |
|||
| 可選配 |
 |
||
|
荷蘭DELEM DAC-360多功能數控。 前送料或后檔料專用剪板機數控系統高清晰的LCD現實240X64 點陣控制三個伺服軸，X1-X2可同步進給可控制剪切角、刀片間隙、 剪切行程等模擬軸 診斷程序，DNC Rs232接口 |

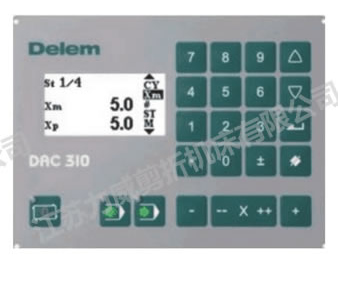

荷蘭DELEM DAC-310剪板機專用數控系統 高清晰LCD顯示275x48像素 后檔料控制 刀口間隙或剪切角控制（二選一） 剪切行程控制 |
 |
|
技術參數表
